TFT_eSPIとAudioI2SでmediaPlayerを作る(9)

今回はRTC、温湿度センサの活用です。今回が最後。Playerの完成です。

時間の表示

  1.  スケッチを実行して

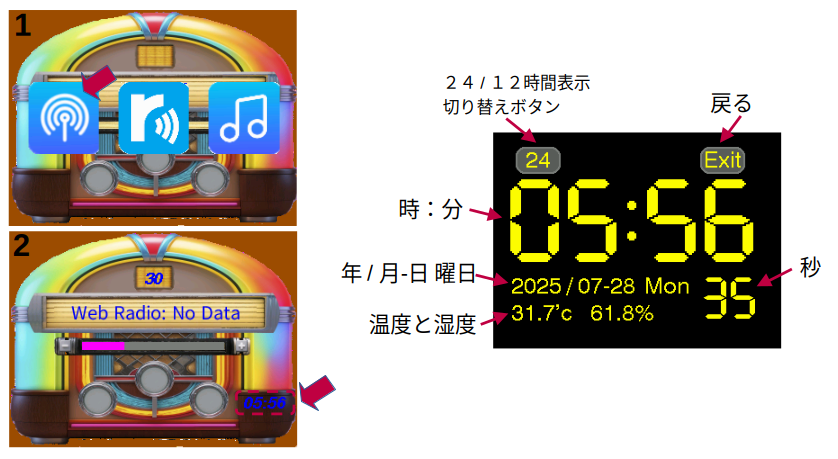

  2.  メイン画面を表示すると、右下に青字で時刻が表示されます。
    • 時:分 表示で 時は24時間制です。
  3. この ”時:分” 部分にタッチすると右の時刻温湿度データが表示されます。
    • 左上に有るボタンを押すと時間の表示が変わり。
    • ボタンが
      • 24の時 : 24時間制
      • AM/PMの時: 12時間制
  4. Exitボタンにタッチするとメイン画面に戻ります。

時間の設定

  1.  メイン画面に戻って真ん中のボタンにタッチすると

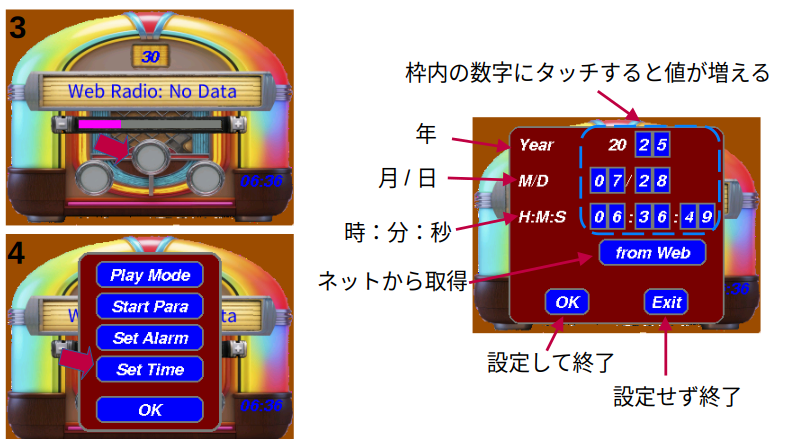

  2.  機能設定メニューが表示されます。 ここでSet Timeボタンにタッチすると画面が右の様になります。
    • 年、月、日、時、分、秒の各枠にタッチすると値が1つ増えます。
    • 各値はMAX値になると0に戻ります。
    • 時間は24時間制で指定して下さい。
    • ”from Web”ボタンにタッチするとWebから時間を取得します。
    • OKボタンで値を設定して終了。Exitは設定せずに終了です。

タイマの設定

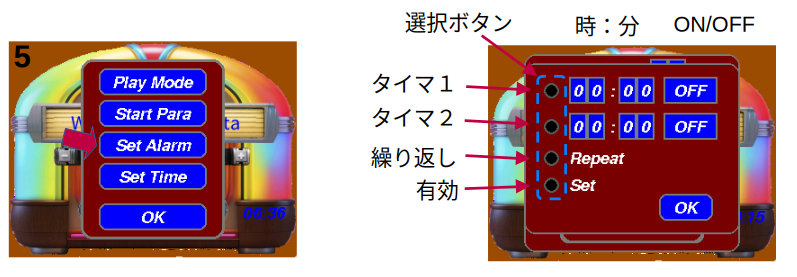

  1.  機能設定メニューで”Set Alarm”にタッチすると右の画面が表示されます。
    • タイマーは2つ有ります。
    • 時:分(時は24時間制)で時間を設定します。
    • ON/OFFは設定した時間に再生するか(ON) 停止するか(OFF)です。
    • 繰り返しは設定の繰り返し。
      • ここが選択されていなければタイマーは1回のみ
      • 選択されていればタイマーは無限にくりかえす。
    • ”Set”ボタンオンでタイマーは有効になります。
    • ”OK”ボタンで機能設定メニューに戻ります。

今回もズレ発生

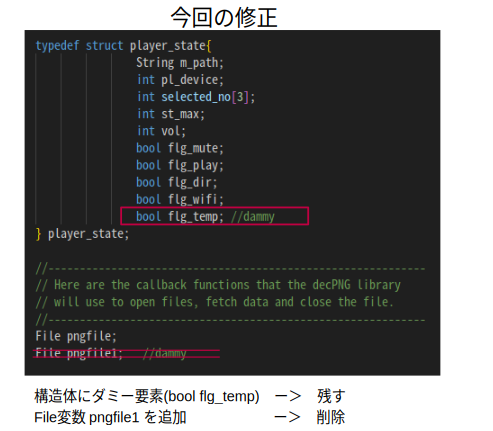

今回もSPRITE表示にズレが発生しました。今回は前回追加したダミーのFile型変数を削除したらズレが無くなりました。

Libraryの修正

開発中に ”esp32-audio-master” のバージョンが3.4に上がったので、RADIKO対応用に”Audio.ccp”を変更します。オリジナルのコードは以下の通り。

Audio.ccp

    setDefaults();
                       rqh.assign("GET /");
                       rqh.append(path.get());
                       rqh.append(" HTTP/1.1\r\n");
                       rqh.append("Host: ");
                       rqh.append(hwoe.get());
                       rqh.append("\r\n");
                       rqh.append("Icy-MetaData:1\r\n");
                       rqh.append("Icy-MetaData:2\r\n");
                       rqh.append("Pragma: no-cache\r\n");
                       rqh.append("Cache-Control: no-cache\r\n");
                       rqh.append("Accept:*/*\r\n");
                       rqh.append("User-Agent: VLC/3.0.21 LibVLC/3.0.21 AppleWebKit/537.36 (KHTML, like Gecko)\r\n");
    if(authLen > 0) {  rqh.append("Authorization: Basic ");
                       rqh.append(authorization.get());
                       rqh.append("\r\n"); }
                       rqh.append("Accept-Encoding: identity;q=1,*;q=0\r\n");
                       rqh.append("Connection: keep-alive\r\n\r\n");

    if(m_f_ssl) { _client = static_cast<WiFiClient*>(&clientsecure);}
    else        { _client = static_cast<WiFiClient*>(&client); }

このコードの669から671行を下記669から679行の様に変更しています。

Audio.ccp

setDefaults();
                       rqh.assign("GET /");
                       rqh.append(path.get());
                       rqh.append(" HTTP/1.1\r\n");
                       rqh.append("Host: ");
                       rqh.append(hwoe.get());
                       rqh.append("\r\n");
                       rqh.append("Icy-MetaData:1\r\n");
                       rqh.append("Icy-MetaData:2\r\n");
                       rqh.append("Pragma: no-cache\r\n");
                       rqh.append("Cache-Control: no-cache\r\n");
                       rqh.append("Accept:*/*\r\n");
                       rqh.append("User-Agent: VLC/3.0.21 LibVLC/3.0.21 AppleWebKit/537.36 (KHTML, like Gecko)\r\n");
    if(authLen > 0) {
        if(user == "-"){
                    rqh.append("X-Radiko-AuthToken: ");
                    rqh.append(pwd);
        }
        else{
                    rqh.append("Authorization: Basic ");
                    rqh.append(authorization.get());
        }
                    rqh.append("\r\n");
    }
                       rqh.append("Accept-Encoding: identity;q=1,*;q=0\r\n");
                       rqh.append("Connection: keep-alive\r\n\r\n");

    if(m_f_ssl) { _client = static_cast(&clientsecure);}
    else        { _client = static_cast(&client); }

今回が最後なので

全体を簡単にまとめます。

ハード

項目部品説明
CPUESP32S3PSRAM(8M)の付いたESP32
I2SモジュールPCM5102 I2SESP32-audioI2S-masterの出力先
アンプPAM8403I2Sの出力を増幅してスピーカに出力
LCDILI9341,2.8 “, 240×320 LCDタッチセンサとSDカード有り
SDカードILI9341,2.8 “, 240×320 LCDに付属データ保存用
RTCモジュールDS3231 RTC (for Arduino)タイマー等に使用
温湿度測定モジュールDHT20
その他スピーカ(左右)
ミニジャック(イヤフォン用)
スイッチ
抵抗
LED

回路図

Arduino IDE

  • バージョン
    • Arduino IDEの:      2.3.6
    • ESP32ボードマネージャー: 2.0.18
  • IDEの”ツール”で下記の3つを選択。
    • ボード    : ”ESP32S3 Dev Module”
      • 今回使用するCPU
    • Partition Scheme: ”Huge APP(3MB No OTA/1MB SPIFFS”
      • スケッチ自体は小さいのですがリンクしたライブラリが大きく、”Huge APP”が必要。
    • PSRAM    : ”OPI PSRAM”
      • ESP32-audioI2SにPSRAMが必須です。今回はPSRAMのタイプは”OPI PSRAM”でした。

リンクしたLibrary

File NameVersion説明
TFT_eSPI2.5.43LCD表示用(”User_Setup.h”の設定が必要)
PNGdec1.1.3PNG画像処理用
ESP32-audioI2S-master3.4.0音声処理用(Radiko接続用にAudio.ccpを修正する必要有り)
DS32311.1.2REAL TIME Clock

スケッチ

スケッチの保存場所。=>> media_player2

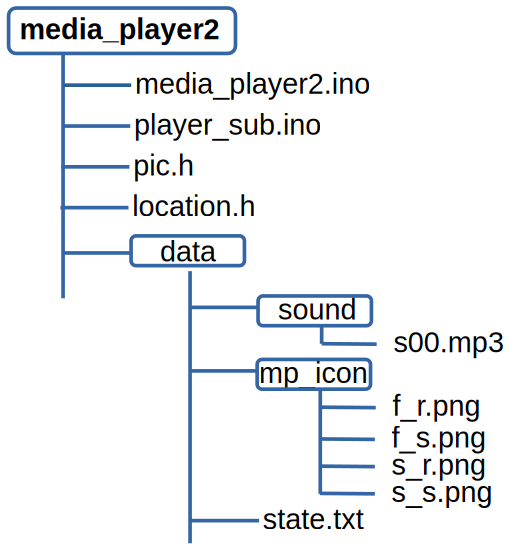

  • スケッチの構造は以下の通り。
  • 39,40行にWiFi用SSID,PASSWORDの設定が有ります。コンパイル前に設定して下さい。
  • dataフォルダを Upload LittleFS to Pico/ESP8266/ESP32 を使ってESP32に予めUploadして下さい。

SDカード

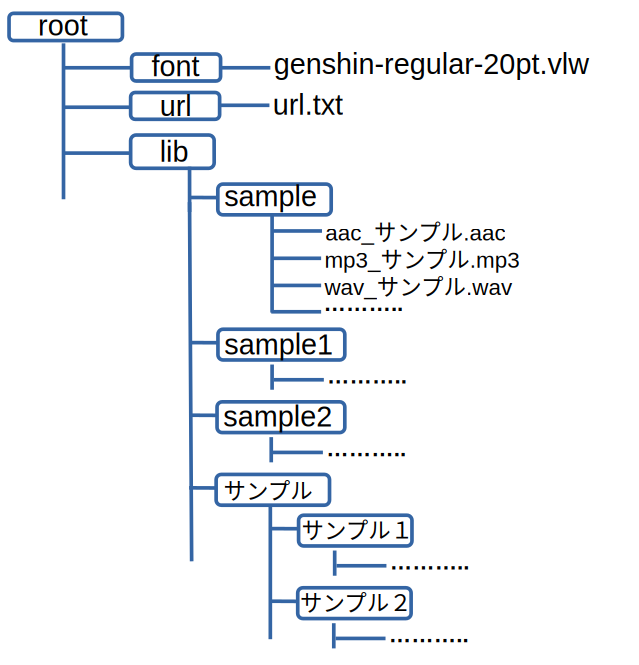

SDカード用のデータ =>> SD_Card カードの構成は以下の通り。解凍してSDカードにコピーして下さい。

実行

データをコピーしたSDカードをLCDに挿入して、コンパイルし実行

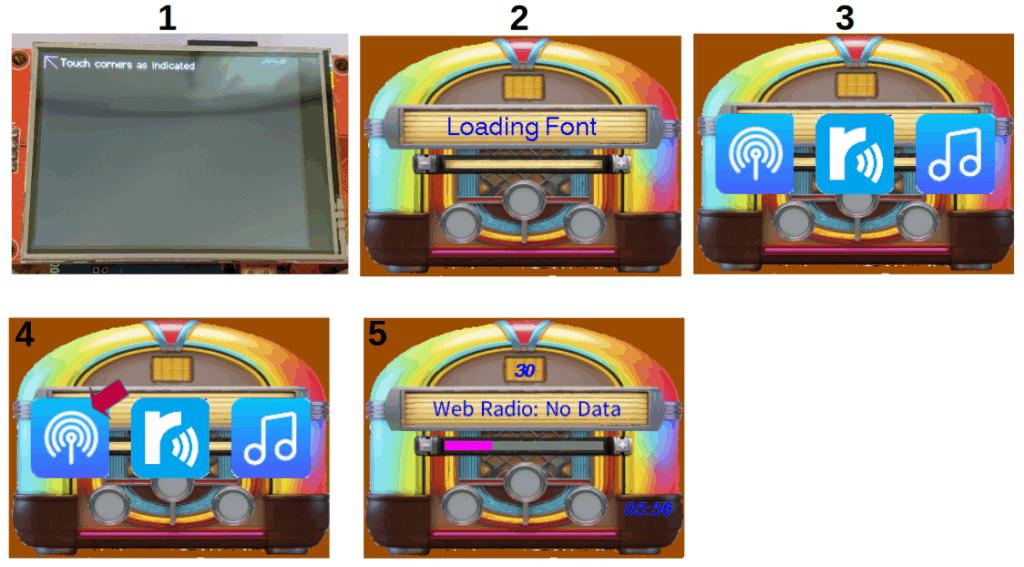

  1.  最初の1回のみキャリブレーションの画面が表示されます。
    • ”Touch corners as indicated”と表示された先の矢印にタッチします。
    • 矢印は4隅に表示されます。順にタッチして下さい。
  2.  ここで日本語フォントの読み込み
  3.  ここでPlayerを選択する
    • 左: Web Radio
    • 中: Radiko
    • 右: 音楽ファイルの再生
  4.  仮にWeb Radioにタッチすると
  5.  Web Radioが選ばれたメイン画面が表示されます。

使用方法

ここまでの説明、TFT_eSPIとAudioI2SでmediaPlayerを作る(1)から(9)を参照下さい。
