仕様とハード

今回から、TFT_eSPIを使う　と　ESP32-audioI2S-masterを使う　を使ってmediaPlayerを作って行きます。

仕様

仕様というか、どの様な機能を持たせるかです。

SDカードに保存された音楽ファイル（mp3, wav, aac 等）を再生する。
Webラジオ（ネットラジオ）を聴ける
音はAMPを用いてスピーカ出力
ユーザーインターフェイスはタッチ機能の付いたLCDで簡易GUIとする。
時計モジュールを用いたタイマー機能（時間が来たら演奏の開始または中止）
ついでに部屋の温度湿度も表示する。

モジュールと回路

CPU
- ESP32S3　
  - PSRAMの付いたESP32。
  - PSRAMが有るとESP32-audioI2S-masterで多くのフォマットの音楽ファイルが再生可能。
  - 基本的なESP32S3の使い方は　GPIOポート一覧(ESP32S3)　を参照。
I2Sモジュール
- PCM5102
  - ESP32-audioI2S-masterの出力先になるI2Sモジュール
  - PCM5102 I2Sに詳細が有ります。幾つかパッドをショートさせて使用しています。

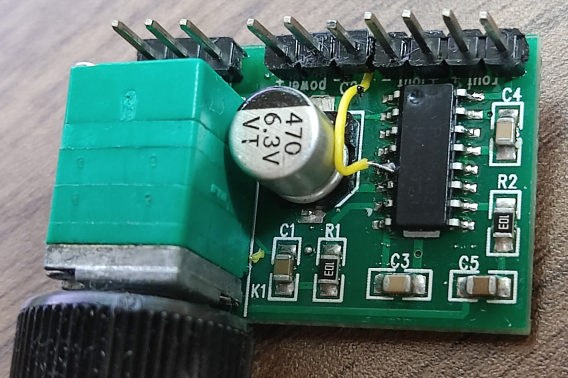

アンプ
- PAM8403(GF1002)
  - I2Sの出力を増幅してスピーカにつなぐモジュール。
  - PAM8403を使うに詳細が有ります。
LCD
- ILI9341,2.8 “, 240×320 LCD
  - タッチセンサを持ったLCD。これで画面の表示とGUIを行う
  - 詳細はILI9341,2.8 “, 240×320 LCDを参照
SDカード
- ILI9341,2.8 “, 240×320 LCDの付属品
  - 音楽ファイル等を保存。
RTCモジュール
- DS3231
  - I2CインタフェースのRTCモジュール。タイマー等で使用。
  - 詳細はDS3231 RTC (for Arduino)を参照
温湿度測定モジュール
- DHT20
  - I2Cインタフェースの温湿度測定モジュール
  - 詳細はDHT20（温湿度測定器）を使う(for Arduino)を参照
その他
- スピーカ（左右）

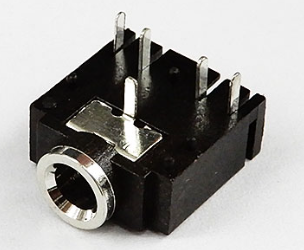

- ミニジャック（イヤフォン用）
- スイッチ
- 抵抗
- LED

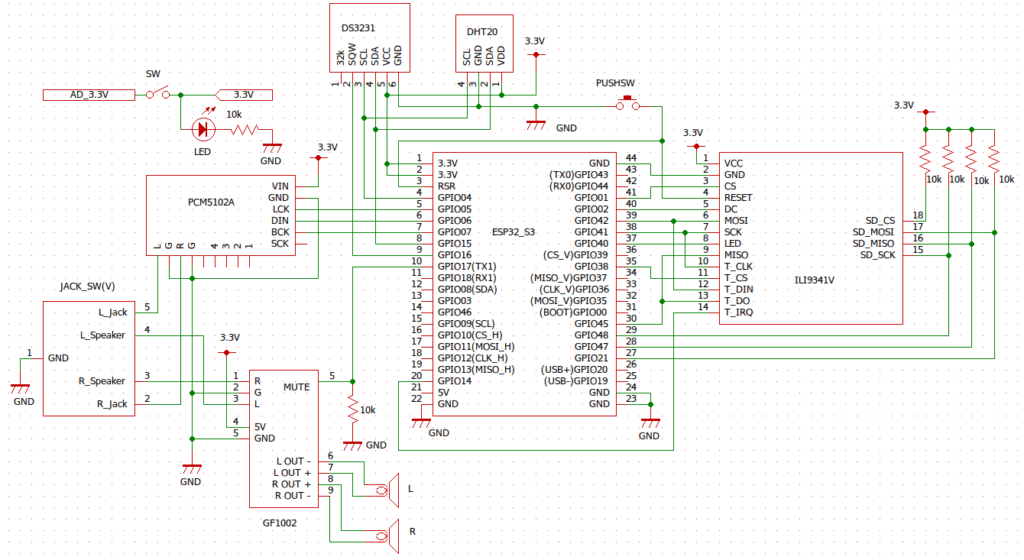

作成した回路は以下の通り。

ESP32S3とLCDの接続

最初ESP32S3とLCDをVSPI（GPIO35から39）を使って接続していたのですが、Arduino IDEでPSRAMをオンにすると正しく動作しません。原因を調べて行くとPSRAMをオンにするとPSRAM用インターフェイスにVSPIが使われる事が分かりました。そこでLCDとのインターフェイスをHSPIに変えた所、正常動作する様になりました。また念の為にVSPI関係のGPIOピン（３５，３６，３７，３９）の使用を避けています。

ESP32S3とSDカードの接続

PSRAMとの接続にVSPI、LCDとの接続にHSPIを使用しているので、SDカードとSPI接続が出来ません。Fontや曲データの保存にSDカードは必須です。そこでESP32S3が持っているもう一つのインタフェースSD_MMCをSDカードとの接続に使っています。SD_MMCの説明はここに有ります。ー＞SD カード
