ソリッド・ステート・リレー(SSR)キット 25A(20A)タイプ

秋月電子通商で、”ソリッド・ステート・リレー(SSR)キット 25A(20A)タイプ”を買って見ました。AC100Vのオンオフが簡単に出来るのですが、一番の利点は

  • メカ部品が無い
  • マイコンやTTLで簡単に駆動出来る。

です。

実際の製品

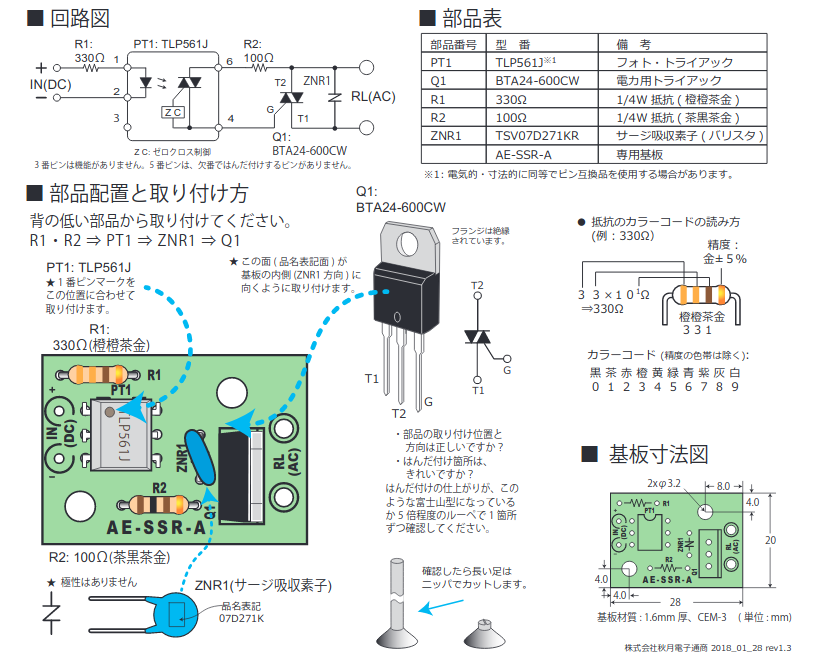

基板と部品のセットになっていて自分で半田付けする必要が有ります。ただ、部品点数が少ないので組み立て自体は簡単です。秋月さんのHPに下記の様な説明資料も有ります。

動作確認

上のイラストの

  • 左端に有る IN
    • ”+”: ここに信号線をつなぎます。
    • ”ー”: ここはGNDを接続。
  • 右側に有る(AC)
    • ここにACコードをつなぎます。

詳細は、ここを参照下さい

今回はESP32の出力を信号線として使用しました。電圧は3.3Vですが、問題無くAC100Vのオンオフが出来ました。ESP32のみで音も無く静かにすばやくAC100Vがオンオフ出来るのは魅力的です。
