7 インチ Raspberry Pi 4/3/2/B/B+/A+ モニター 1024×600 IPS 5 ポイント容量性タッチスクリーン

７インチのタッチスクリーン付きLCDです。これをRaspberry PI（３B+)に接続して見ました。

商品の説明とRas-PIへの接続

  • 商品
    • HPには接続用のUSBのケーブル２本と固定用の金具４セットが表示されていますが、これらはオプション。
    • 今回はオプション無し、TN Touch LCD（タッチ機能有り）を選択。大体３８００円位でした。
  • Raspberry PIとの接続。
    • ➀HDMI
      • これは標準のHDMI端子です。Raspberry PIのHDMIに接続。
    • ➁Touch
      • タッチ機能の為に使用。Raspberry PIのUSBに接続。
    • ➂Power
      • LCD電源用のUSB端子。
      • Raspberry PIのUSB端子に接続でも良いですが、出来れば別に電源用アダプタへの接続を推奨します
    • ➃Switch
      • LCD用のスイッチです。

起動

  • Raspberry Pi Imager v1.9.6で　Boot用のSDを製作
    • Raspberry PIディバイス：　RASPBERRY PI 3
    • OS：　　　　　　　　　　RASPBERRY PI OS(３２−BIT)　（BOOK WORM)
    • ストレージ：　　　　　　　今回は３２GBのSDを使用。

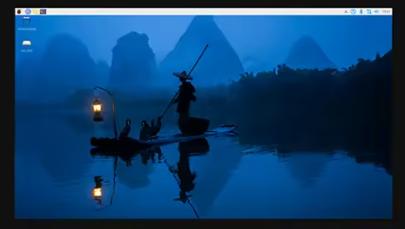

SDカードをRaspberry PIに挿入して起動。OSセットアップ後、問題無くLCDは機能しました。

    実は

    ちょっと問題が有りました。

    • Touch用USBケーブルの不具合
      • 当初タッチ機能が動作しませんでした。ドライバーを入れ替えたり色々対応したのですが動作しませんでした。
      • デバッグ中にUSBが認識されていない事が分かり、USBケーブルを取り替えたら正常に動作する様になりました。
      • ー＞　ケーブルは正しくしっかり繋いで下さい。
    • パワー用USB端子
      • この端子を使用しなくても画面への表示は出来ました。
      • タッチ機能が不安定になりました。
      • ー＞　電源は正しく供給して下さい。

    最後に

    値段と性能を考えてとても良い製品と思います。
