Felimoa モーションセンサースイッチ

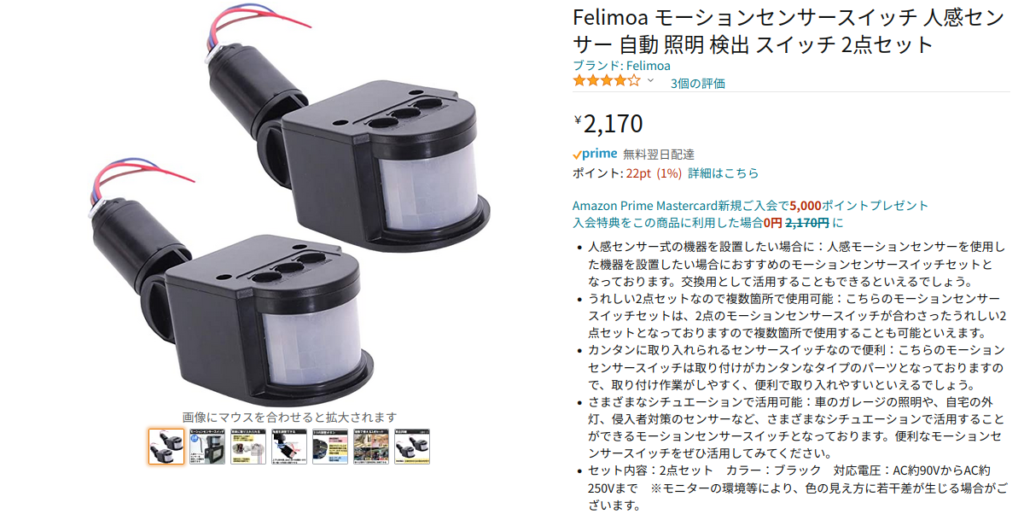

Felimoa モーションセンサースイッチ 人感センサー 自動 照明 検出 スイッチ 2点セットを買ってみました。門に取り付けた人感センサーの調子が良くなく、代わりになるものは無いか探していたらこれを見つけました。

本体から線が3本出ていて、そこにAC100Vをつなぐ様です。大きさがいまいち掴めないのですが値段と機能を考えたらお得です。2個セットも嬉しい点です。こういゆ機器は大抵初めの一個は配線間違い等で壊してしますので。

若干不安な点は3本の配線です。HPに説明が無いのです。購入すれば説明書(少なくと配線図)は有るだろうとオーダーしました。

届いてびっくり

説明書有りません。説明書どころか何も有りません。簡単にダンボールに中にビニール袋に2つ入って配達されて来ました。これでどうやってつなぐの? 仕方ないので本体を開けて基板を見てみる事にしました。

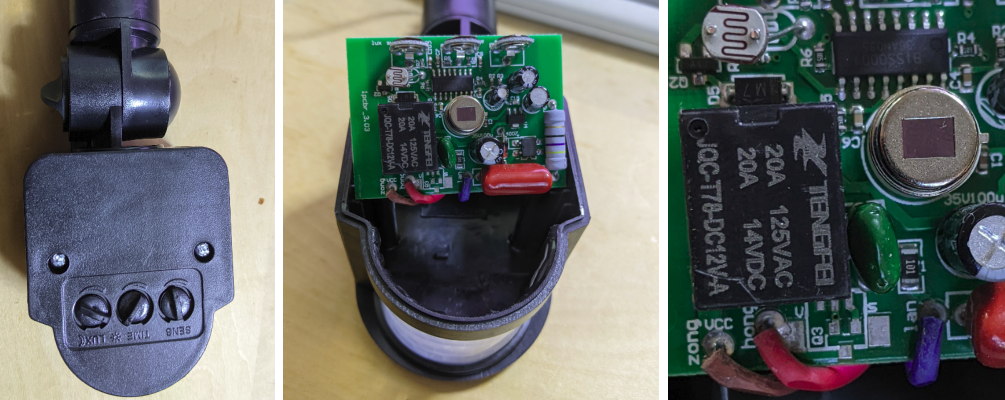

  • 人感センサ、CdSが見えるのは順当
  • 電源のオンオフは基板左下に見えるリレーで行っている様です。型名はJOC-T78-DC12VAか
  • 問題の3本の線ですが、各パッドに下記の記述が有りますが意味不明。
    • 茶色:”zong” “vcc” の記述有り
    • 赤色: “hong” “V” の記述有り
    • 青色: “lan” の記述有り。

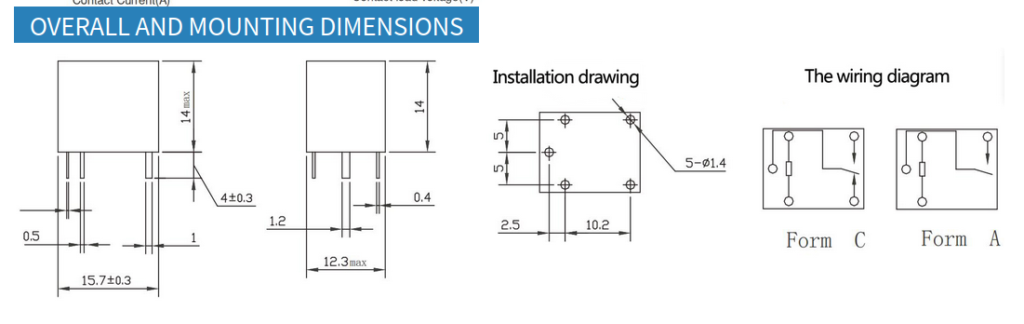

リレーのSPECを探したのですが、多分これです。JQC-T78-DC12V-A 20A 125VAC Load Relay 4 Pin

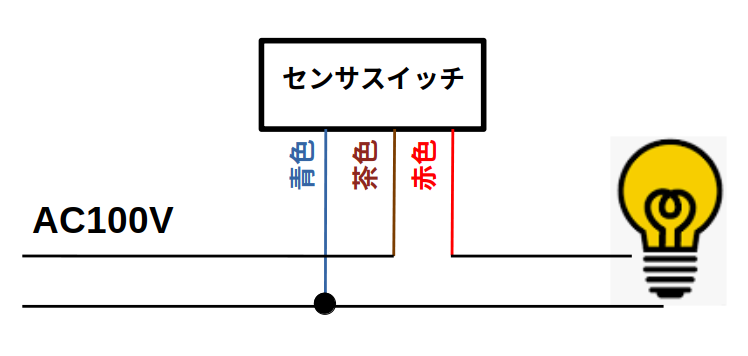

ピン配置からしてこれは Form A。基板の裏の配線も考慮して多分、茶と赤のどちらかが入力か出力になる様でが断定出来ません。結局Webで探し回って配線を見つけました。配線は以下の通り。

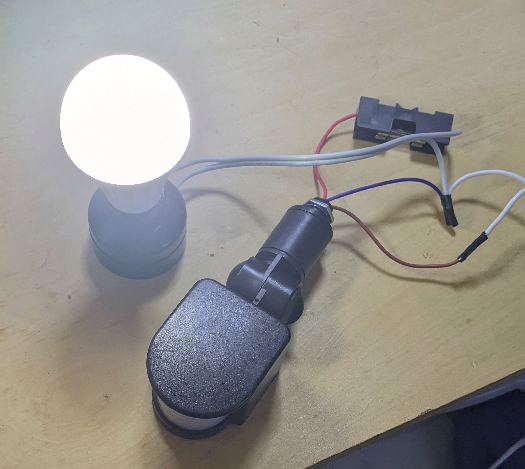

実際に配線すると確かに動作します。

リレーなのでオンオフ時にカチカチ音がします。AC100Vの配線のみで人感センサーが出来るのは有り難い。ちょっと難を言うと若干サイズが大きいか。
